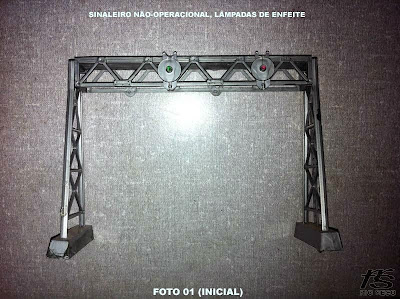

Este tipo de sinaleiro em escala HO, todo de plástico, vendido em kits para montagem e a baixo custo, possui luzes não-funcionais, também de plástico, ou seja, de enfeite! Operacionalizá-lo com lâmpadas de LED é simples e muito barato... Esta instalação é para trilhos instalados em controladores com Corrente Contínua e Analógica, tipo os controladores Frateschi.
O material: dois LED de 3mm/3V não-alto brilho (vermelho e verde), um resistor de 2,2 Ohm (2K2), fios, soldador e solda, cola de cianoacrilado ('Tek Bond'). Pode-se ainda colocar LED nos dois lados da via...
Primeiro, retiram-se as lâmpadas de enfeite com uma broca em micro-retífica:
Colam-se os LED nos orifícios. Cada LED tem dois fios, o positivo, mais longo, e o negativo, mais curto. Um resistor de 2K2:
Soldar os pólos invertidos dos dois LED e o resistor a uma das partes soldadas, qualquer uma delas. Na outra parte soldada o outro fio. Através de furo no tablado da maquete, trespassar o fio para baixo da mesma, que retornará por outros dois contra-furos, de baixo para cima, que serão soldados aos dois lados externos dos trilhos em questão.
Observação: antes de soldar testa-se se no campo de visão do maquinista se a locomotiva está indo ou vindo. INDO a locomotiva a luz que deverá acender ao se acelerar o controlador de velocidade será a VERDE, e VINDO, a VERMELHA. Isso porque, na vida real e também no modelismo, se não há composição passando sobre o sinaleiro mas ele está VERDE outro material rodante pode ir naquele sentido. Mas se a luz estiver VERMELHA, indica que uma composição vem em sua direção, no sentido contrário.
Depois de soldados, descer os dois fios para baixo da maquete, por furo no tablado:
Detalhe do resistor de 2K2. Se não o colocar, queimam-se os resistores quando da aceleração do controlador de velocidade, que vai a até 12 a 15V, e cada LED, apenas 3V:
Aspecto final, assentado na maquete, e operacional:
Saudações Ferromodelistas a todos!!!
