Tutorial 27 - Adaptação e Instalação de Novo Acionador Manual de AMV (HO)

Novo Acionador Manual de AMV da Caboose Industries - Modelo 204S. O diferencial deste modelo é seu modo de acionamento, com alavanca giratória lateral e dois braços para instalação em qualquer dos dois lados da linha férrea:



Os dois braços, com pino de encaixe no calço das agulhas dos trilhos:

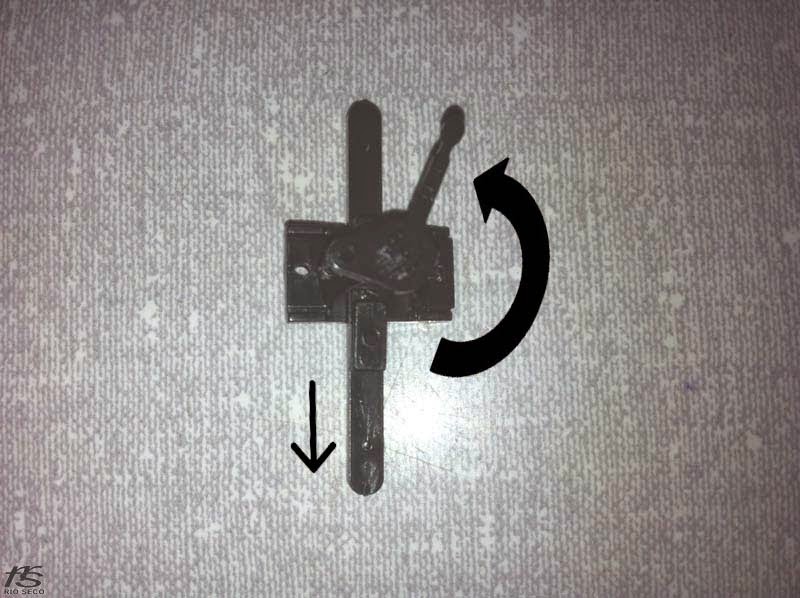

Acionamento giratório lateral:

Posições de Instalação:

Surge um primeiro problema: impossibilidade de instalação do AMV do lado inferior da linha, com a alavanca de acionamento ficando sobre a linha adjacente!

Posição aceita. Aqui, corta-se o excesso do calço das agulhas dos trilhos em seu limite fechado:

Em seguida, retirar um pequeno segmento do dormente externo que encobre a extremidade lateral do calço das agulhas do AMV, onde será feito o furo para encaixe do braço do acionador manual:

Fazer o furo com broca fina e Pin Vise, no calço de movimentação das agulhas do AMV:

Recortar a outra extremidade do braço não-utilizado, em seu limite possível:

Retirada do Acionador Automático de Desvios pré-instalado e cortar seus suportes juntos aos dormentes:

Base para o Acionador Manual:

Instalação e encaixe.

AMV em curva:

AMV em reta:

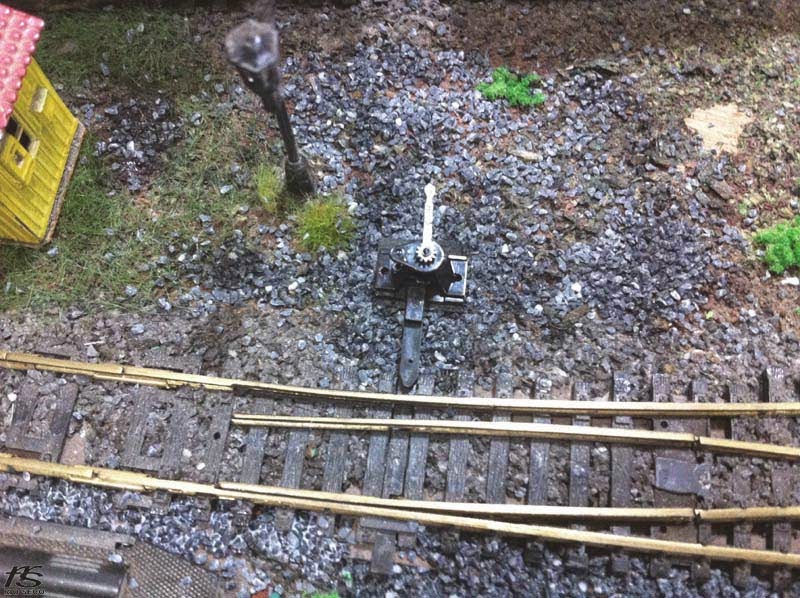

Aspecto Final:

Britagem com Pedriscos:

Pintura da Alavanca do Acionador...
